Analog TMR vs Analog Hall – które rozwiązanie jest lepsze? Porównanie technologii dla padów

Nowe generacje konsol (PS5 DualSense, Xbox Series X/S, Nintendo Joy-Con) walczą z problemem driftu gałek analogowych. Tradycyjne analogi (potencjometryczne) zużywają się, co powoduje dryf i utratę precyzji. Dlatego rośnie popularność bezstykowych czujników: Hall Effect i TMR (Tunnel Magneto-Resistance). W tym artykule wyjaśniamy, jak działają te technologie, jakie mają zalety i wady, oraz gdzie są stosowane. Omówimy precyzję, trwałość, odporność na dryft, pobór prądu i cenę, a także dostępność na rynku i zainteresowanie graczy. Dodatkowo podpowiemy, jak w Game Box Serwis wymienić analogi na nowe moduły Hall/TMR i odzyskać pełną funkcjonalność pada.

Analog TMT vs Hall
Spis treści

Podcast: Przesłuchaj artykuł w ciekawej formie

Jak działają analogi Hall i TMR? – podstawy technologiczne

Klasyczny analog w kontrolerze działa na zasadzie potencjometru – ruch gałki powoduje przesunięcie fizycznego styku po ścieżce rezystancyjnej. To rozwiązanie jest proste i tanie, ale ma jedną podstawową wadę: elementy mechaniczne się zużywają. Z czasem prowadzi to do spadku precyzji, problemów z centrowaniem i charakterystycznego dryftu analoga.

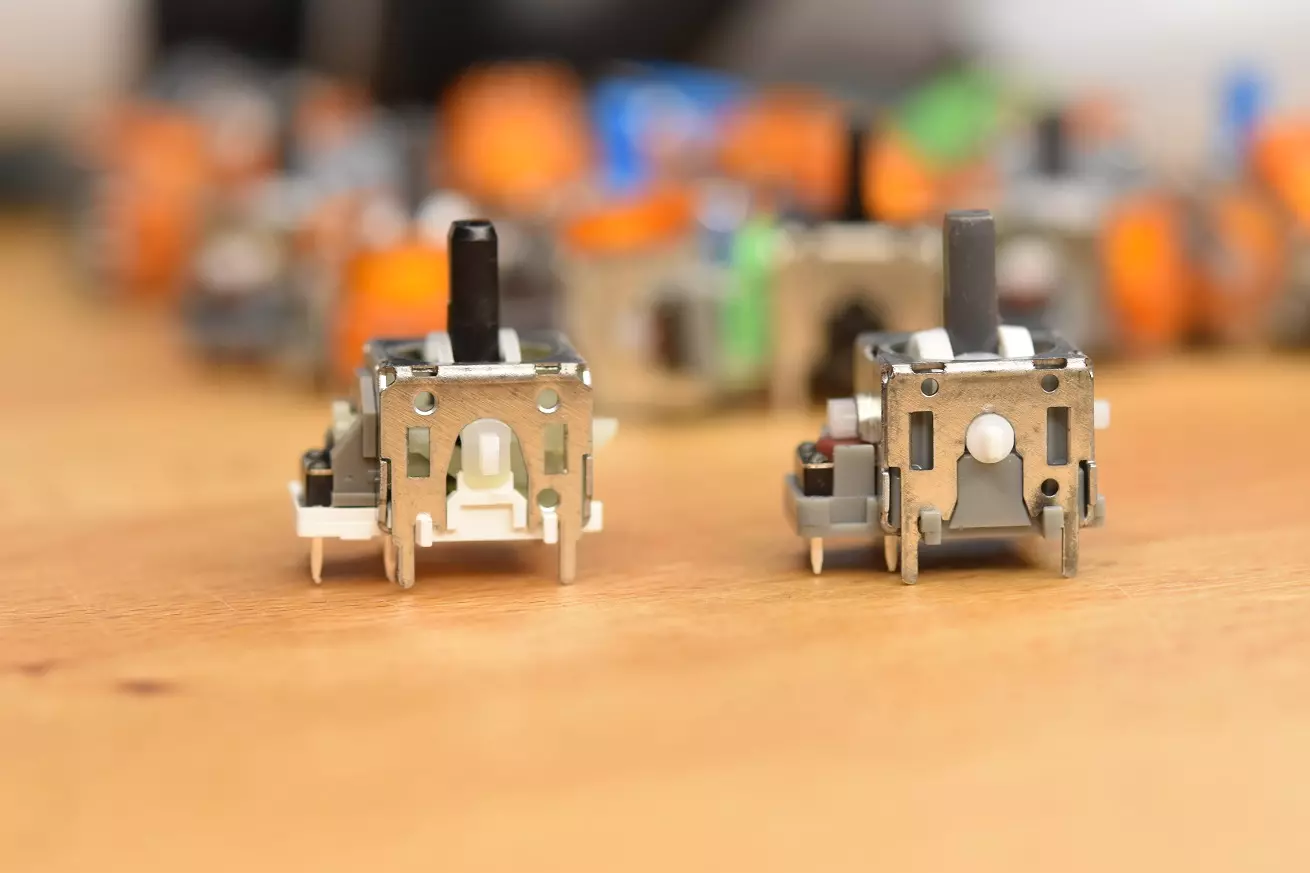

Analogi Hall Effect oraz TMR rozwiązują ten problem w zupełnie inny sposób. Zamiast fizycznego kontaktu wykorzystują pole magnetyczne i czujniki, które odczytują pozycję drążka bez dotyku. Gałka porusza niewielkim magnesem, a układ elektroniczny interpretuje jego położenie. Dzięki temu w całym procesie nie występuje tarcie, a elementy odpowiedzialne za pomiar nie ulegają mechanicznemu zużyciu.

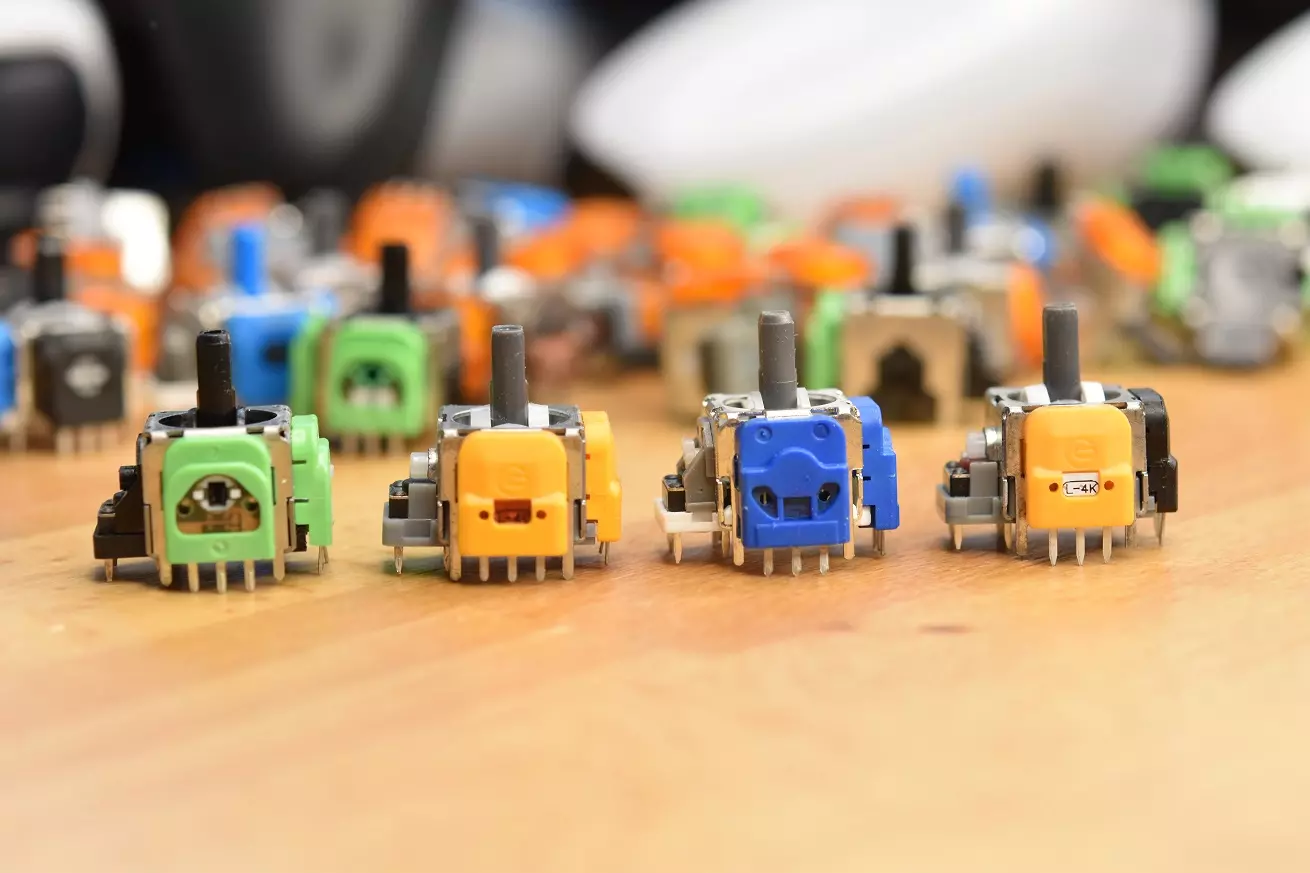

  • Analog Hall Effect opiera się na zjawisku fizycznym, w którym w półprzewodniku pojawia się napięcie pod wpływem pola magnetycznego. W praktyce oznacza to, że ruch drążka jest przekształcany na sygnał elektryczny bez udziału elementów stykowych. To rozwiązanie jest już dobrze sprawdzone – oferuje wysoką trwałość, płynne działanie i skutecznie eliminuje problem dryftu wynikający z eksploatacji.

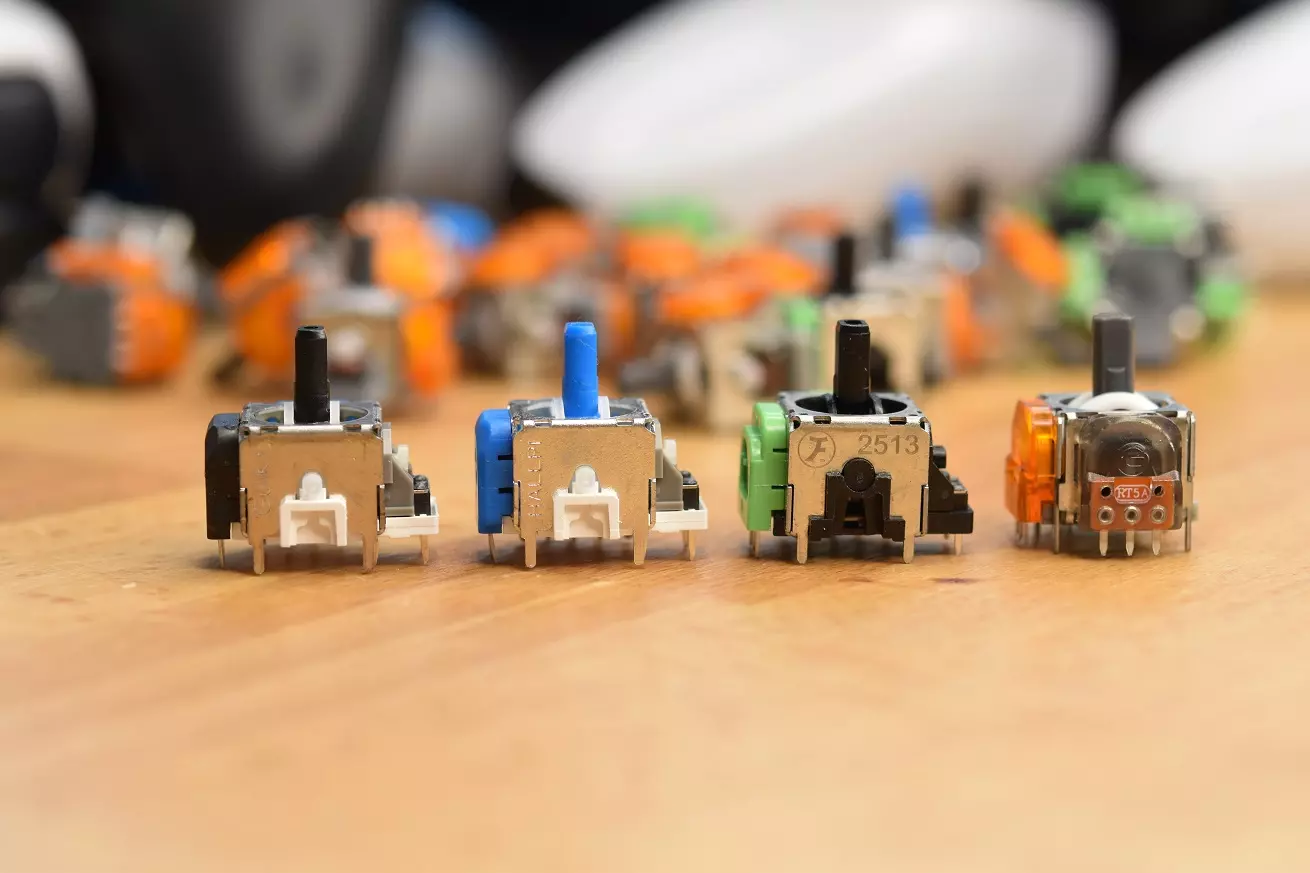

  • Analog TMR działa na podobnej zasadzie, ale wykorzystuje bardziej zaawansowane zjawisko magnetorezystancyjne. Zmiana pola magnetycznego wpływa na opór elektryczny materiału, co pozwala na bardzo dokładny odczyt położenia. W praktyce przekłada się to na jeszcze większą czułość i dokładność, szczególnie przy bardzo drobnych ruchach. Dodatkowo czujniki TMR są bardziej energooszczędne, co może mieć znaczenie w kontrolerach bezprzewodowych.

Najważniejsze jest jednak to, że obie technologie eliminują główną wadę klasycznych analogów – mechaniczne zużycie. Brak tarcia oznacza brak ścierania się elementów, a co za tym idzie znacznie mniejsze ryzyko powstawania dryftu. Kontroler zachowuje swoją precyzję przez długi czas, bez stopniowej degradacji działania.

TMR oferuje wyższą czułość i bardziej zaawansowany odczyt sygnału, natomiast Hall Effect jest rozwiązaniem sprawdzonym, stabilnym i w pełni wystarczającym dla większości użytkowników. W praktyce obie technologie znacząco przewyższają standardowe analogi potencjometryczne pod względem trwałości i komfortu użytkowania.

Jeżeli zauważasz spadek precyzji, dryft lub problemy z kontrolą w swoim DualSense, warto rozważyć profesjonalną naprawę pada PS5 lub modernizację analogów. To nie tylko przywraca sprawność, ale daje też możliwość przejścia na nowoczesne rozwiązania Hall Effect lub TMR, które realnie poprawiają jakość grania.

Nasza oferta:

Analogi Hall vs TMR w padach PlayStation i Xbox

Precyzja i czułość analoga – TMR kontra Hall

Czujniki TMR i Hall Effect oferują wyraźną przewagę nad klasycznymi analogami opartymi na potencjometrach. Kluczowa różnica polega na tym, że obie technologie eliminują fizyczny kontakt elementów odpowiedzialnych za odczyt ruchu, co przekłada się na większą trwałość i stabilność działania.

  • W przypadku technologii TMR największą zaletą jest bardzo wysoka czułość pomiaru. Czujnik jest w stanie wychwycić nawet minimalne ruchy drążka przy użyciu słabszego pola magnetycznego, co w praktyce daje bardziej precyzyjne sterowanie. Przekłada się to na mniejsze martwe strefy i lepszą kontrolę, szczególnie w grach wymagających dokładnego celowania lub delikatnych ruchów.
  • Hall Effect również oferuje bardzo wysoki poziom dokładności, ale jego główną przewagą jest prostota i niezawodność działania. Brak fizycznego tarcia oznacza brak klasycznego zużycia, a więc praktycznie eliminację problemu dryfu wynikającego z eksploatacji. Ruch analogów jest płynny i stabilny, bez typowych zniekształceń pojawiających się w zużytych potencjometrach.

Dla porównania, standardowe analogi (np. popularne moduły ALPS) z czasem tracą dokładność, pojawiają się problemy z centrowaniem oraz nierówną reakcją na ruch. Wynika to bezpośrednio z ich konstrukcji – opierają się na ścieżkach rezystancyjnych, które ulegają mechanicznemu zużyciu.

Zarówno Hall Effect, jak i TMR oferują wyższą rozdzielczość odczytu niż klasyczne rozwiązania stosowane w większości fabrycznych kontrolerów. W praktyce oznacza to bardziej liniową reakcję, lepsze odwzorowanie ruchu i większą powtarzalność działania.

Najważniejsze różnice można sprowadzić do kilku kluczowych cech:

  • TMR zapewnia bardzo wysoką czułość, minimalne martwe strefy i dokładniejszy odczyt drobnych ruchów, co docenią szczególnie gracze wymagający maksymalnej precyzji. Dodatkową zaletą jest niższe zużycie energii, co w teorii może przełożyć się na dłuższy czas pracy kontrolera na baterii.
  • Hall Effect oferuje bezstykowy pomiar, wysoką trwałość i bardzo płynne działanie, skutecznie eliminując problem dryfu wynikający ze zużycia. To rozwiązanie sprawdza się świetnie jako trwała i przewidywalna alternatywa dla klasycznych analogów.

W praktyce obie technologie stanowią ogromny krok naprzód względem standardowych analogów potencjometrycznych. Różnice między nimi są zauważalne głównie w bardziej wymagających zastosowaniach – dla większości użytkowników zarówno Hall, jak i TMR będą odczuwalnym i wyraźnym ulepszeniem pod względem precyzji, komfortu i trwałości. Bez problemu oba rozwiązanie stosujemy przy naprawie pada Xbox Series i jego starszej wersji Xbox One. Chodź może wydawać się to dziwne i pozbawione sensu ekonomicznego naprawa napada Xbox One przy stosowaniu tych technologi to inwestycja na lata. Zakup używanego pada Xbox One zawsze będzie obarczony dużym ryzykiem ze względu na problemy techniczne z jakimi możemy się później borykać.

Nasza oferta:

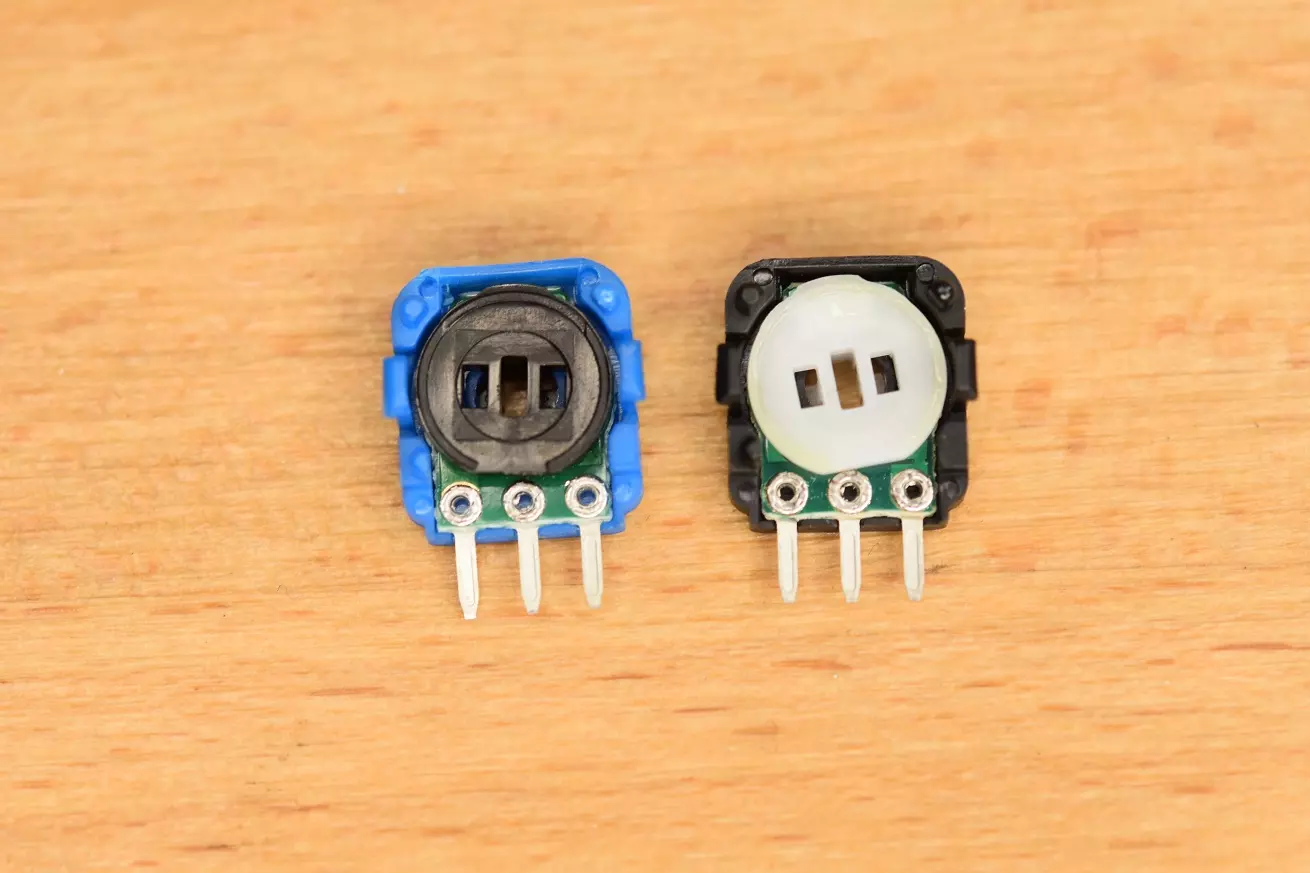

budowa analoga TMR – joystick magnetyczny z czujnikiem TMR i magnesem na płytce PCB

Hall i TMR – Trwałość i odporność na dryft

Główną motywacją wprowadzenia analogów Hall Effect i TMR jest wyeliminowanie problemu dryftu, który wynika bezpośrednio z zużycia elementów mechanicznych. W klasycznych analogach opartych na potencjometrach dochodzi do tarcia między elementami, co z czasem prowadzi do błędnych odczytów pozycji drążka. W rozwiązaniach magnetycznych ten problem po prostu nie występuje.

Zarówno Hall Effect, jak i TMR działają bezstykowo – zamiast fizycznego kontaktu wykorzystywany jest pomiar pola magnetycznego. Oznacza to brak tarcia, brak ścierania się ścieżek i brak typowego zużycia, które w standardowych analogach prowadzi do driftu. W praktyce oznacza to, że dobrze zamontowany analog magnetyczny może działać przez bardzo długi czas bez pogorszenia parametrów.

TMR idzie o krok dalej w kierunku precyzji i efektywności, ale pod względem trwałości obie technologie oferują ogromną przewagę nad klasycznymi rozwiązaniami. W codziennym użytkowaniu oznacza to stabilne centrowanie, brak „uciekającego” kursora i powtarzalne działanie nawet po długim czasie. Nie oznacza to jednak, że są to rozwiązania całkowicie pozbawione ograniczeń. W przypadku analogów Hall Effect mogą pojawić się zakłócenia wynikające z pola magnetycznego – szczególnie w źle zaprojektowanych lub tanich modułach. Dlatego tak ważna jest jakość komponentów i poprawny montaż. Czasami konieczna jest również kalibracja, aby uzyskać idealne centrowanie.

Technologia TMR również nie jest całkowicie „niezniszczalna”. W teorii problemy mogą wynikać z uszkodzeń elektroniki sterującej lub zakłóceń, jednak w praktyce są to sytuacje bardzo rzadkie i nieporównywalne z typowym zużyciem analogów potencjometrycznych.

Najważniejsze zalety analogów magnetycznych można podsumować w prosty sposób:

Brak tarcia mechanicznego oznacza brak zużycia elementów odpowiedzialnych za odczyt ruchu, co praktycznie eliminuje klasyczny dryft. Znacznie wyższa trwałość w porównaniu do standardowych analogów, które z czasem tracą dokładność.
Stabilne centrowanie i powtarzalna praca przez cały okres użytkowania kontrolera.

Z punktu widzenia serwisu i użytkownika najważniejsze jest jedno – dobrze wykonana modernizacja na analogi Hall lub TMR to rozwiązanie na lata, a nie tymczasowa naprawa. Zamiast wracać do tego samego problemu po kilku miesiącach, kontroler zachowuje swoją precyzję i komfort użytkowania przez długi czas. Jeżeli masz taki problem w swoim padzie DualShock 4 to jest to idealna rozwiązanie na lata. Naprawa pada PS4 przy zastosowaniu technologi Hall i TMR to krok w przyszłość.
